Simulointityökalun hyödyt ja haitat mitoituksessa
Kun pöydälle laskeutuu 35 kilometrin biokaasuputkisto, suunnittelijan on valittava työkalunsa. Käsinlaskenta on hidasta, mutta läpinäkyvää. Simulointiohjelmisto on nopeaa mutta osittain musta laatikko. Opinnäytetyössäni mitoitin saman linjan molemmilla, ja vertailu osoitti, miksi kumpikaan ei oikeastaan korvaa toista.
Pieni virhe, iso lasku
Suomessa tuotettiin biokaasua noin 930GWh vuonna 2024, ja luvun ennustetaan kasvavan lähivuosina. Kun tuotanto lisääntyy, putkisiirrosta tulee yhä keskeisempi osa kokonaisuutta. Mitoitus kuulostaa rutiinilta, mutta sen virheet maksavat: liian suuri putki nielee investointirahaa turhaan, liian pieni jättää paineen kesken matkalla. Pitkillä linjoilla jokainen mäki, lämpötilanmuutos ja kaasun ominaisuuksien vaihtelu vaikuttaa lopputulokseen, ja juuri tähän monimutkaisuuteen simulointiohjelmistot on kehitetty.
Putkisto laskentaverkkona
SIMONE jakaa putkiston pieniin laskentaelementteihin ja ratkaisee virtausyhtälöt jokaisessa erikseen. Käsinlaskennassa koko linja käsitellään yhtenä kokonaisuutena keskimääräisillä kaasuominaisuuksilla. Käsinlaskenta antaa kokonaiskuvan, simulointi paikallisen tarkkuuden. Käytännössä tämä tarkoittaa, että simulointi näyttää missä paine putoaa jyrkimmin ja missä virtaus käyttäytyy yllättävästi.
Käsin vastaan kone, samalla linjalla
Käsinlaskenta antoi 6-8 prosenttia suurempia painehäviöitä kuin SIMONE. Ero ei johtunut käsinlaskennan virheestä vaan siitä, ettei se huomioi kaasun jäähtymistä maaperässä eikä paineen mukaan muuttuvia kaasuominaisuuksia. Käsinlaskenta on siis luonteeltaan konservatiivinen, mikä on turvallisuuden kannalta hyvä mutta voi johtaa ylimitoitukseen.
Virtausnopeuksissa ero oli huomattavasti pienempi, alle neljä prosenttia. Kaasun liikkeestä menetelmät antoivat siis hyvin samanlaisen kuvan. Suurin ero näkyi nimenomaan painehäviöissä, joissa paikallisten lämpötilojen ja kaasun ominaisuuksien tarkempi käsittely vaikuttaa eniten.
Kun linjaan lisättiin haarauma eli käyttökohde, joka ottaa osan kaasuvirrasta linjan varrelta, ero korostui entisestään. Haarautuvassa verkossa paineet ja virtaukset eivät ratkea peräkkäin vaan riippuvat toisistaan. Käsin laskennassa tämä tarkoittaa arvauksen tekemistä, tarkistamista ja korjaamista, usein monta kertaa. Simulointi ratkaisee koko verkon yhtälöt yhtäaikaisesti, ja parametrin muutos päivittää tuloksen minuuteissa.
Mitä simulointi ei kerro
Nopeus ja tarkkuus tulevat hintansa kanssa. Ohjelmiston lisenssi, koulutus ja mallin rakentaminen vaativat aikaa ja rahaa, ja joissain tapauksissa simuloinnin pystytys voi viedä pidempään kuin koko käsinlaskenta.
Suurempi haaste liittyy kuitenkin luottamukseen. Käsinlaskennassa jokainen kerroin ja oletus on paperilla nähtävissä. Simuloinnissa käyttäjä syöttää lähtöarvot ja saa tuloksen, mutta ohjelmiston sisäinen logiikka jää helposti pimentoon. Käyttäjän on tiedettävä, mitä virtausyhtälöä malli käyttää ja miten se huomioi limpätilan ja millä oletuksilla kaasun ominaisuudet lasketaan. Ilman tätä ymmärrystä tulos voi näyttää tarkalta vaikka olisi väärä. Juuri tämä oli yksi työni keskeinen havainto: käsinlaskenta toimi simuloinnin tarkistuslaskuna. Ilman sitä 6-8 prosentin ero olisi jäänyt selittymättä.
Musta laatikko tuottaa tarkkoja lukuja, mutta ei selityksiä
Kaksi menetelmää
Simulointi ei korvaa käsinlaskentaa eikä insinöörin arvostelukykyä, vaan täydentää niitä. Konseptivaiheessa nopea käsinlaskenta antaa karkean mutta luotettavan suuruusluokan. Lopullisessa mitoituksessa simulointi paljastaa, missä rajat oikeasti kulkevat. Monimutkaisissa verkoissa, joissa on useita syöttöpisteitä tai haaroja, se on käytännössä välttämätön.
Bioinfrastruktuurin kasvaessa kysymys ei ole valinnasta käsin- ja konelaskennan välillä, vaan siitä, milloin kumpikin toimii parhaiten. Sen tunnistaminen on insinöörin tärkein tehtävä.
Lähteet
Mäkinen, E. (2026). Biokaasuputkilinjan mitoitus ja spesifikaatiot [Opinnäytetyö, Turun ammattikorkeakoulu].
SIMONE Research Group. (n.d.). SIMONE Software. https://www.simone.eu/

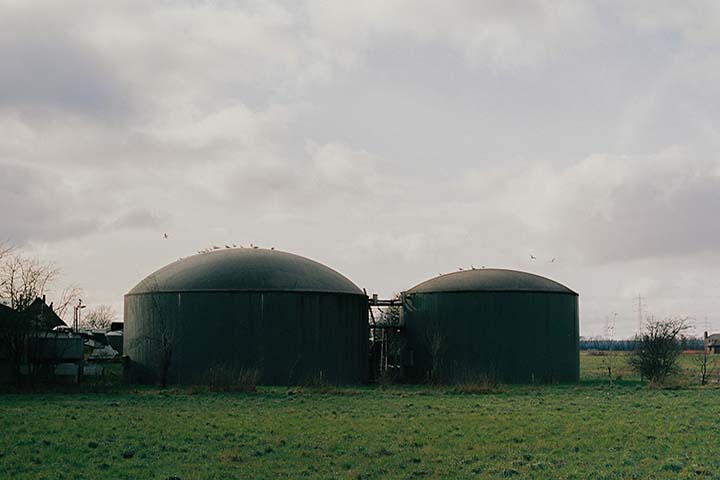

Kuva: Unsplash
