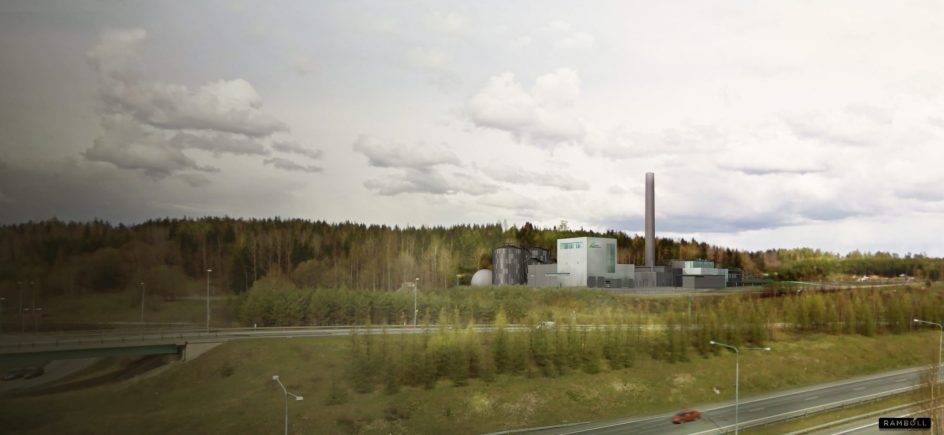

Tampereen Sulkavuoreen valmistuva keskuspuhdistamo on yksi Suomen merkittävimmistä ympäristöinvestoinneista. Laitos tulee korvaamaan Raholan, Viinikanlahden sekä Lempäälän jätevedenpuhdistamot, ja sen on määrä valmistua vuoden 2026 alkupuolella. Uuden laitoksen mittakaava ja tekninen monimutkaisuus korostavat kunnossapidon suunnittelun merkitystä – ja siinä toimintopaikkajärjestelmä nousee keskeiseen rooliin.

Rakennusvaiheessa havaittu tarve

Keskuspuhdistamon rakennusvaiheessa havaittiin, että kaivojärjestelmille ei ollut määritelty toimintopaikkoja suunnittelun yhteydessä. Tämän seurauksena syntyi tarve luoda kaivoille yhtenäinen toimintopaikkajärjestelmä sekä luolastoon sijoitettava kaivokartta. Järjestelmän tavoitteena on helpottaa huoltojen ja tarkastusten kohdentamista sekä parantaa kalliopuhdistamon turvallisuutta erityisesti poikkeustilanteissa.

Kaivoihin liittyvät salaoja-, hulevesi-, sähkö- ja telejärjestelmät muodostavat laajan ja monikerroksisen verkoston. Ilman selkeää toimintopaikkajärjestelmää yksittäisten kaivojen paikantaminen ja kunnossapitotöiden suunnittelu olisi työlästä ja altista virheille. Rakennusvaiheen aikana todettiin, että järjestelmällinen kaivojen toimintopaikkajärjestelmä tukee myös viranomaisvalvontaa ja dokumentointivaatimuksia.

Turvallisuutta ja tehokkuutta huoltotyöhön

Toimintopaikkajärjestelmä mahdollistaa sen, että jokaisella kaivolla ja laitteella on oma yksilöity tunnuksensa. Näin huolto- ja tarkastustiedot voidaan kirjata suoraan oikeaan kohteeseen. Tämä parantaa kunnossapidon laatua ja läpinäkyvyyttä sekä helpottaa varaosien ja työohjeiden kohdistamista.

Tulovesipumppaamon seinälle sijoitettu kartta auttaa henkilöstöä tunnistamaan kaivot myös poikkeustilanteissa, joissa lattialle kertynyt vesi saattaa peittää kaivojen näkyvyyden. Kartta tukee näin laitoksen turvallisuutta ja nopeuttaa huoltotöiden suorittamista. Samalla se toimii perehdytyksen apuvälineenä uusille työntekijöille ja urakoitsijoille.

Suunnittelua 2D- ja 3D-malleilla

Järjestelmän suunnittelussa hyödynnettiin laitoksen 2D-piirustuksia sekä keilaamalla toteutettua 3D-mallia. Kaivojen sijainti- ja rakennetiedot yhdistettiin yhtenäiseksi kartaksi, joka toteutettiin Autocad- ja Navisworks-ohjelmistoilla. Piirustusten ja toteutuneen rakennuksen välillä havaittiin poikkeuksia. Lopullinen kartta luotiin vastaamaan rakennettua todellisuutta. Karttaan lisättiin värit ja merkinnät keskuspuhdistamon oman toimintopaikkaohjeen mukaisesti, jotta se olisi yhdenmukainen muiden laitoksesta luotujen karttojen kanssa.

Kartta testattiin käytännössä laitoksen henkilökunnan kanssa. Testien perusteella parannettiin muun muassa kaivojen numerointia ja värikoodausta, jotta kartta olisi mahdollisimman selkeä ja virheiden mahdollisuus minimoitu. Lopputulos on visuaalisesti selkeä, helposti hahmotettava ja käytännön työtä tukeva työkalu.

Tulokset ja jatkokehitys

Työn tuloksena luotiin toimiva toimintopaikkajärjestelmä ja kaivokartta tulovesipumppaamon tarpeisiin. Ratkaisu toimii pilottina, jonka pohjalta järjestelmä voidaan laajentaa koko keskuspuhdistamon alueelle. Kartan avulla kunnossapidon suunnittelu ja toteutus tehostuvat, ja poikkeustilanteiden hallinta helpottuu.

Kehitystyö osoitti, kuinka tärkeää teknisen infrastruktuurin suunnittelussa on huomioida kunnossapidon tarpeet jo varhaisessa vaiheessa. Selkeä toimintopaikkajärjestelmä ei ainoastaan paranna tehokkuutta ja turvallisuutta, vaan myös pidentää laitteiden elinkaarta ja tukee laitoksen toimintavarmuutta pitkällä aikavälillä.

Toimintopaikkajärjestelmän vaikutukset keskuspuhdistamon kunnossapitokustannuksiin

Toimintopaikkajärjestelmä on tehokas työkalu kunnossapitokustannusten hallintaan keskuspuhdistamoissa. Sen avulla voidaan parantaa kunnossapidon suunnittelua, toteutusta ja seurantaa, mikä johtaa parempaan käyttövarmuuteen ja kustannustehokkuuteen. Järjestelmän hyödyt korostuvat erityisesti uusissa, laajoissa laitoksissa, joissa kunnossapidon hallinta on kriittinen osa toimintavarmuutta ja ympäristövastuuta.

Lähteet

Henri Peltola, 2025. Toimintopaikkajärjestelmä osana laitoksen kunnossapitoa : Tampereen Seudun Keskuspuhdistamo Oy – Theseus. Viitattu 20.10.2025.
