3D-skannauksesta CAD-malliksi – käänteisen suunnittelun todellinen haaste
3D-skannaus tuottaa nopeasti tarkan digitaalisen kopion fyysisestä kappaleesta, mutta skannaus ei vielä ratkaise varaosan valmistusta. Todellinen työ alkaa vasta silloin, kun skannausdata muutetaan valmistuskelpoiseksi CAD-malliksi.

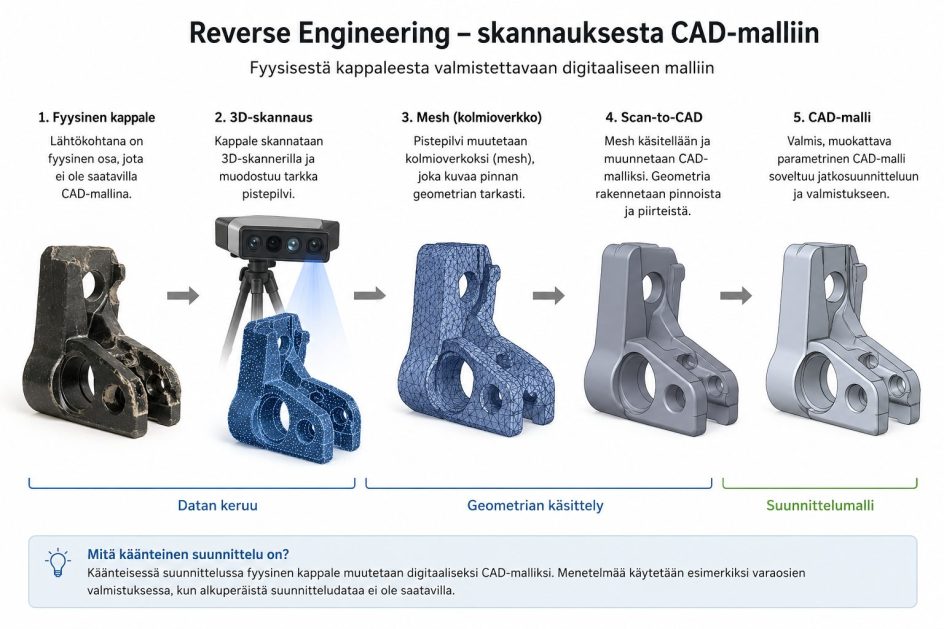

Käänteisessä suunnittelussa lähtökohtana on olemassa oleva kappale, josta halutaan luoda digitaalinen malli. Menetelmää käytetään erityisesti varaosien valmistuksessa tilanteissa, joissa alkuperäistä CAD-mallia ei ole saatavilla. Vaikka 3D-skannaus tarjoaa nopean tavan tallentaa kappaleen geometria, sen tuottama data ei yleensä sovellu sellaisenaan suunnitteluun tai valmistukseen.
Skannauksen tuloksena syntyy mesh eli kolmioverkko. Se kuvaa kappaleen pinnan tarkasti, mutta ei sisällä CAD-mallille tyypillisiä parametreja, pintoja tai geometrisia piirteitä. Tämän vuoksi mesh ei sovellu suoraan esimerkiksi CNC-koneistukseen eikä sen muokkaaminen CAD-ohjelmissa ole käytännössä mahdollista.
Vaurioitunut kappale tekee työstä haastavaa
Työssä tutkittiin rikkoutuneen kiväärin tukkiosan käänteistä suunnittelua. Kappaleessa oli kulumaa, vaurioita ja epäsymmetriaa, jotka näkyivät myös skannausdatassa.
Käänteisen suunnittelun tavoitteena ei ole aina tehdä täydellistä kopiota olemassa olevasta kappaleesta. Varaosaa suunniteltaessa täytyy arvioida, mitkä muodot ovat alkuperäisiä ja mitkä johtuvat kulumisesta tai vaurioista. Lopullisen CAD-mallin tulisi vastata kappaleen alkuperäistä geometriaa, ei sen nykyistä kuntoa.
Mesh täytyy muuttaa CAD-malliksi
Mesh toimii hyvänä lähtökohtana, mutta se ei ole suunnittelumalli. Koska kolmioverkko on vain approksimaatio kappaleen pinnasta, sen muokkaaminen on hyvin rajallista.
Valmistusta varten mesh täytyy muuntaa parametriseksi CAD-malliksi. Tätä prosessia kutsutaan SCAN-to-CAD-työprosessiksi (Dipesh 2025). Siinä skannausdatan perusteella luodaan uusia pintoja ja geometrisia elementtejä, joista muodostetaan valmistuskelpoinen malli.
Tulokset korostivat ohjelmistojen merkitystä
Työn aikana vaurioituneesta tukkiosasta luotiin useita CAD-malleja eri ohjelmistoilla. Vertailu osoitti, että käänteiseen suunnitteluun kehitetyt ohjelmistot nopeuttavat työskentelyä merkittävästi ja helpottavat pintojen luomista suoraan skannausdatan perusteella.
Parhaat tulokset saavutettiin SpaceClaim-ohjelmistolla. Sen pintamallinnustyökaluilla saatiin luotua tarkka ja helposti muokattava CAD-malli, joka vastasi alkuperäistä skannausdataa erittäin hyvin. Samalla havaittiin, että skannausdatan huolellinen siistiminen on yksi koko työprosessin tärkeimmistä vaiheista.
Käänteinen suunnittelu vaatii edelleen suunnittelijan osaamista
Tulokset osoittavat, että 3D-skannaus ja käänteinen suunnittelu ovat tehokkaita työkaluja varaosien valmistuksessa ja vanhojen komponenttien digitalisoinnissa. Vaikka ohjelmistot sisältävät yhä enemmän automaattisia toimintoja, lopputuloksen laatu riippuu edelleen käyttäjän kyvystä tulkita geometriaa ja tunnistaa kappaleen toiminnallisesti tärkeät muodot.
Käänteinen suunnittelu ei korvaa perinteistä CAD-suunnittelua, vaan täydentää sitä. Sen avulla voidaan tuoda fyysinen kappale digitaaliseen ympäristöön tilanteissa, joissa alkuperäisiä suunnittelutietoja ei ole saatavilla. Teknologian kehittymisestä huolimatta onnistunut lopputulos edellyttää edelleen suunnittelijan asiantuntemusta ja kykyä tulkita kappaleen alkuperäinen tarkoitus ja geometria.
Lähde:
Kytömäki, V. 2026. 3D-skannauksen hyödyntäminen varaosien käänteisessä suunnittelussa – Theseus, Turun ammattikorkeakoulun opinnäytetyö.
Dipesh. (18.6.2025). Scan to CAD Workflow for Reverse Engineering. https://sparkbim.com/scan-to-cad-workflow-for-reverse-engineering/#What_Is_Scan_to_CAD
