Automaatioventtiilien pitää olla turvallisia räjähdysvaarallisella alueella
Materiaalit valmistuksen, jalostamisen ja käsittelyn aikana voivat muodostaa räjähdysvaarallisen ilmaseoksen. Globaalille taloudelle sekä yhteiskunnalle erittäin tärkeitä räjähdysvaaraa aiheuttavia aineita ovat esimerkiksi vety ja öljy. Käytettävien laitteiden pitää olla soveltuvia sekä turvallisia tämän kaltaisilla alueilla.

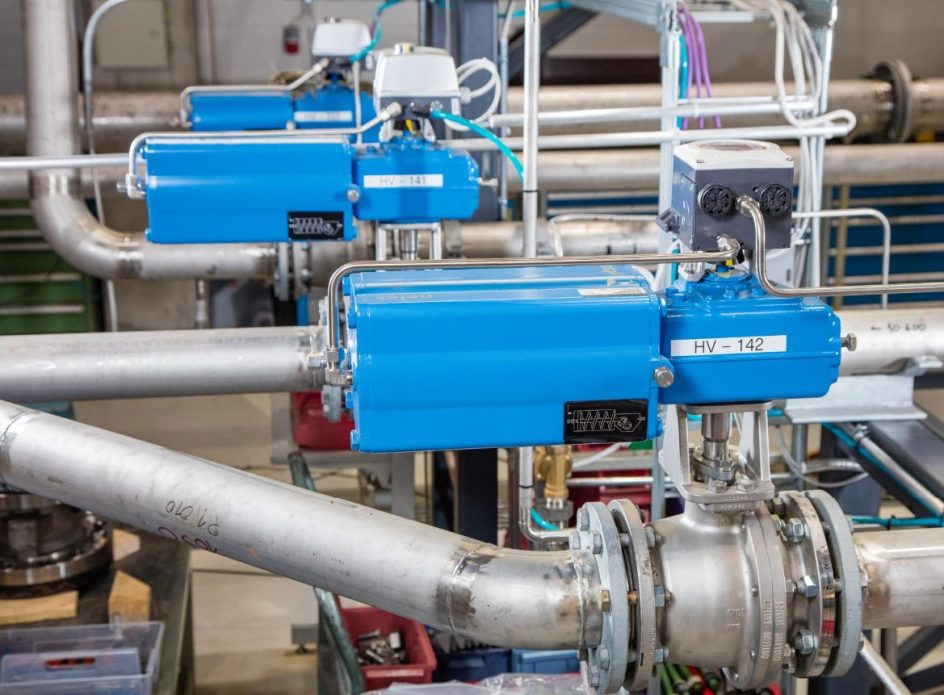

Opinnäytetyö tehtiin Valmet Flow Control Oy:lle, joka valmistaa automaatioventtiilejä globaalisti erilaisiin prosesseihin. Venttiilejä käytetään väliaineiden virtauksien säätämiseen sekä katkaisuun. Osa näistä väliaineista ovat räjähdysvaarallisia, jonka myötä räjähdysvaarallisissa tiloissa laitteiston toimintavarmuus sekä turvallisuus on tärkeintä. Turvallisen prosessin varmistamiseksi räjähdysvaarallisissa tiloissa laitteistolle on tietyt säännöt ja vaatimukset. Laitteiden säännöt tulevat standardeista. Eri alueilla on omat standardit esimerkiksi euroopassa käytetään ATEX:n mukaisia standardeja.
Ex-käsikirjan hyöty
- Tieto yhdessä paikassa
- Tiedon varmistaminen
- Ammattitaito ja koulutus
Räjähdysvaarallisiin tiloihin liittyvä tieto on usein hajallaan eri standardeissa, ohjeissa ja yrityskohtaisissa käytännöissä. Käsikirjan keskeinen tarkoitus on koota tämä tieto yhteen helposti hyödynnettävään muotoon. Kun kaikki olennainen löytyy samasta paikasta, työntekijöiden ei tarvitse etsiä tietoa useista eri lähteistä, mikä säästää aikaa ja vähentää virheiden riskiä. Yhteen koottu tieto tukee myös yhtenäisiä toimintatapoja.
Teknisissä ympäristöissä, kuten räjähdysvaarallisissa tiloissa, käytettävä tieto muuttuu jatkuvasti standardien päivittyessä. Käsikirjan avulla voidaan varmistaa, että käytössä oleva tieto on ajantasaista ja luotettavaa. Tämä auttaa välttämään tilanteita, joissa vanhentuneisiin ohjeisiin nojautuminen voisi johtaa virheellisiin valintoihin tai turvallisuusriskeihin. Käsikirja toimii siis myös tiedon laadunvarmistuksen välineenä.
Käsikirja tukee työntekijöiden osaamisen kehittämistä ja toimii tärkeänä koulutusmateriaalina erityisesti uusille työntekijöille. Kun keskeiset asiat on esitetty selkeästi ja ymmärrettävästi, oppiminen nopeutuu ja kokonaisuuksien hahmottaminen helpottuu. Samalla se auttaa kokeneempiakin työntekijöitä ylläpitämään ja päivittämään omaa ammattitaitoaan. Käsikirjan avulla organisaatio voi varmistaa, että kaikilla on yhtenäinen ja riittävä osaamistaso työtehtävien turvalliseen suorittamiseen.
Laiteluokitus ja merkintä
Räjähdysvaarallisissa tiloissa käytettävien laitteiden luokittelu ja merkinnät ovat keskeinen osa turvallisuutta. Laiteluokittelun tarkoituksena on varmistaa, että jokainen laite soveltuu juuri siihen ympäristöön, johon se asennetaan. Koska eri tilaluokissa esiintyvät riskit vaihtelevat huomattavasti, myös laitteiden vaatimukset muuttuvat sen mukaan.
Laitteet luokitellaan muun muassa tilaluokan, räjähdysvaarallisen aineen, joita ovat esimerkiksi kaasu tai pöly, lämpötilaluokan sekä suojaustason perusteella. Vaativimmissa tilaluokissa käytettävien laitteiden täytyy kestää jatkuvasti läsnä olevaa räjähdysvaaraa, kun taas lievemmissä tiloissa riittää kevyempi suojaustaso.
Tarkempi tarkastelu laiteläpivienteihin sekä terminointiin
Kaapeliläpivientien tehtävänä on varmistaa, että kaapeli saadaan tuotua laitteen koteloon ilman, että laitteen suojausominaisuudet heikkenevät. Läpivienneissä käytetään esimerkiksi kaapelitiivisteitä, tulppia ja kierresovittimia, joiden tulee olla yhteensopivia sekä laitteen, että käytettävän räjähdyssuojausrakenteen kanssa. Lisäksi niiden on säilytettävä laitteen IP-suojausluokka sekä estettävä esimerkiksi pölyn ja veden pääsy laitteen sisään.
Räjähdysvaarallisissa tiloissa terminointiin liittyy myös lisävaatimuksia. Vaatimukset vaihtelevat eri räjähdyssuojausrakenteiden mukaan. Terminoinnilla tarkoitetaan johtimien liittämistä laitteeseen tai liittimiin. Tämä vaihe on kriittinen erityisesti sähköisissä instrumentointilaitteissa. Johtimien kiinnitys tulee tehdä standardin sekä valmistajan ohjeiden mukaisesti, jotta yhteydet ovat luotettavia ja turvallisia.
Havainnot
Työn keskeinen havainto oli, että räjähdysvaarallisiin tiloihin liittyvät asiat eivät ole yksittäisiä erillisiä vaatimuksia, vaan ne muodostavat keskenään tiiviisti toisiinsa liittyvän kokonaisuuden. Yhden osa-alueen ymmärtäminen edellyttää usein myös muiden osa-alueiden hallintaa.
Työssä korostui myös standardien merkitys kokonaisuuden yhdistäjänä. Standardit eivät käsittele vain yksittäisiä komponentteja, vaan ne määrittelevät, miten eri osa-alueet toimivat yhdessä turvallisesti. Tämän vuoksi pelkkä yksittäisten vaatimusten tunteminen ei riitä, vaan on ymmärrettävä, miten ne liittyvät toisiinsa käytännön toteutuksessa.
Yhteenvetona voidaan todeta, että räjähdysvaarallisten tilojen suunnittelu ja toteutus perustuu kokonaisuuden hallintaan. Turvallinen lopputulos syntyy vasta silloin, kun kaikki osa-alueet, tilaluokitus, laitteet, merkinnät, kaapelointi ja asennustavat tukevat toisiaan yhtenäisenä järjestelmänä.
Räjähdysvaaralliset tilat asettavat korkeat vaatimukset sekä laitteille että osaamiselle, ja turvallisuuden varmistaminen edellyttää tarkkaa ja kokonaisvaltaista lähestymistapaa. Tässä työssä korostui erityisesti tiedon merkitys: selkeästi koottu ja ajantasainen ohjeistus tukee sekä päivittäistä työtä että osaamisen kehittämistä.
Lähde
Lintula, L. (2026). Automaatioventtiilien komponentit räjähdysvaarallisissa tiloissa – Theseus [AMK-opinnäytetyö, Turun ammattikorkeakoulu]. Theseus. URN:NBN:fi:amk-2026051412040
