Kun akselit eivät kohtaa – miksi koneiden linjaus ratkaisee käyttövarmuuden?
Teollisuuden koneiden toimintavarmuus ei riipu pelkästään laadukkaista komponenteista, vaan myös siitä, kuinka tarkasti ne on asennettu. Oikea linjaus vähentää kulumista, tärinää ja energiankulutusta. Nykyaikaiset laserlinjausmenetelmät tekevät linjauksesta aiempaa tarkempaa, nopeampaa ja paremmin dokumentoitavaa.
Linjaus tarkoittaa koneenosien kohdistamista niin, että ne toimivat suunnitellulla tavalla suhteessa toisiinsa. Käytännössä linjausta tarvitaan esimerkiksi akselien, hihnapyörien, rullien, tasopintojen ja laakeripesien asennuksessa. Jos linjaus epäonnistuu, seurauksena voi olla lisääntynyt tärinä, melu, osien ennenaikainen kuluminen ja pahimmillaan tuotantokatkos.
Virheellinen linjaus näkyy koneen kunnossa
Opinnäytetyön perusteella linjausvirheet ovat yksi merkittävä syy pyörivien koneiden mekaanisiin ongelmiin. Akselilinjauksessa tyypillisiä virheitä ovat kulmavirhe ja sivuttaisvirhe. Kulmavirheessä akselit ovat eri kulmassa toisiinsa nähden. Sivuttaisvirheessä akselit ovat kyllä samansuuntaiset, mutta eivät samalla keskilinjalla.
Molemmat virheet aiheuttavat koneeseen ylimääräisiä voimia. Ne kuormittavat erityisesti laakereita ja kytkimiä, mikä lyhentää komponenttien käyttöikää. Lisäksi virheellinen linjaus voi kasvattaa energiankulutusta, koska kone joutuu tekemään saman työn suuremmilla mekaanisilla häviöillä.
Yksi tärkeä havainto on, että linjaus ei ole vain asennusvaiheen tekninen yksityiskohta. Se vaikuttaa suoraan kunnossapitoon, käyttöturvallisuuteen ja kustannuksiin. Oikein linjattu kone toimii tasaisemmin, kestää pidempään ja aiheuttaa vähemmän odottamattomia huoltotarpeita.
Perinteiset menetelmät ovat edelleen hyödyllisiä
Linjauksessa voidaan käyttää sekä perinteisiä että nykyaikaisia menetelmiä. Perinteisiä työvälineitä ovat esimerkiksi viivain, rakotulkki, vesivaaka, mittakello ja linjalanka. Niiden etuja ovat yksinkertaisuus, edullisuus ja nopea käytettävyys etenkin karkean linjauksen tekemisessä.
Perinteisten menetelmien heikkoutena on kuitenkin se, että mittaustulos riippuu paljon mittaajan kokemuksesta, huolellisuudesta sekä mielentilasta. Lisäksi tulosten dokumentointi on usein työläämpää kuin digitaalisilla järjestelmillä. Siksi perinteiset menetelmät soveltuvat hyvin alustavaan tarkastukseen, mutta vaativissa kohteissa tarvitaan usein tarkempaa mittaustekniikkaa.
Laserlinjaus nopeuttaa ja tarkentaa työtä
Nykyaikaisista menetelmistä laserlinjaus on noussut teollisuudessa keskeiseen asemaan. Laserlinjauksessa mittaus perustuu lasersäteeseen ja digitaalisiin antureihin, joiden avulla akselien keskinäinen sijainti voidaan mitata tarkasti.
Laserlinjauksen suurimmat edut ovat:
- parempi mittaustarkkuus
- nopeampi työprosessi
- pienempi mittaajasta johtuva virhemahdollisuus
- tulosten helppo tallentaminen ja dokumentointi
- mahdollisuus verrata mittaustuloksia myöhempiin huoltoihin.
Opinnäytetyön käytännön osuudessa sähkömoottorin ja prosessipumpun akselilinjaus tehtiin laserlinjausjärjestelmällä. Mittauksessa havaittiin tarvittavat pystysuuntaiset ja vaakasuuntaiset korjaukset, minkä jälkeen konetta säädettiin valmistajan toleranssien mukaiseksi. Lopuksi linjaus tarkistettiin uudella mittauksella ja tulokset dokumentoitiin.
Dokumentointi tukee kunnossapitoa
Linjaustyön dokumentointi on tärkeä osa laadukasta kunnossapitoa. Kun mittaustulokset tallennetaan, koneen kuntoa voidaan seurata pitkällä aikavälillä. Aiempiin mittauksiin vertaamalla voidaan huomata, jos koneen linjaus alkaa muuttua esimerkiksi perustuksen liikkeen, lämpölaajenemisen tai kulumisen vuoksi.
Dokumentointi parantaa myös työn jäljitettävyyttä. Se osoittaa, millä menetelmällä linjaus on tehty, millaisia arvoja ennen säätöä mitattiin ja millaisiin lopputuloksiin päästiin. Tämä helpottaa kunnossapidon suunnittelua ja vähentää epävarmuutta tulevissa huoltotoimenpiteissä.
Oikea linjaus maksaa itsensä takaisin
Opinnäytetyön keskeinen johtopäätös on, että tarkka linjaus parantaa koneiden käyttövarmuutta ja pidentää niiden käyttöikää. Vaikka perinteisillä menetelmillä on edelleen paikkansa, nykyaikaset linjausmenetelmät tarjoaa selviä etuja erityisesti teollisuuden kunnossapito- ja asennustöissä.
Linjaus ei siis ole vain mittaamista, vaan osa ennakoivaa kunnossapitoa. Kun koneet asennetaan oikein ja niiden linjaus dokumentoidaan, voidaan vähentää tärinää, kulumista, energiankulutusta ja tuotantokatkojen riskiä. Teollisuudessa tämä tarkoittaa parempaa turvallisuutta, pienempiä kustannuksia ja luotettavampaa tuotantoa.
Lähteet
Kaarlejärvi, M. 2026. Linjausmenetelmät ja -laitteet – Theseus, Turun ammattikorkeakoulun opinnäytetyö.

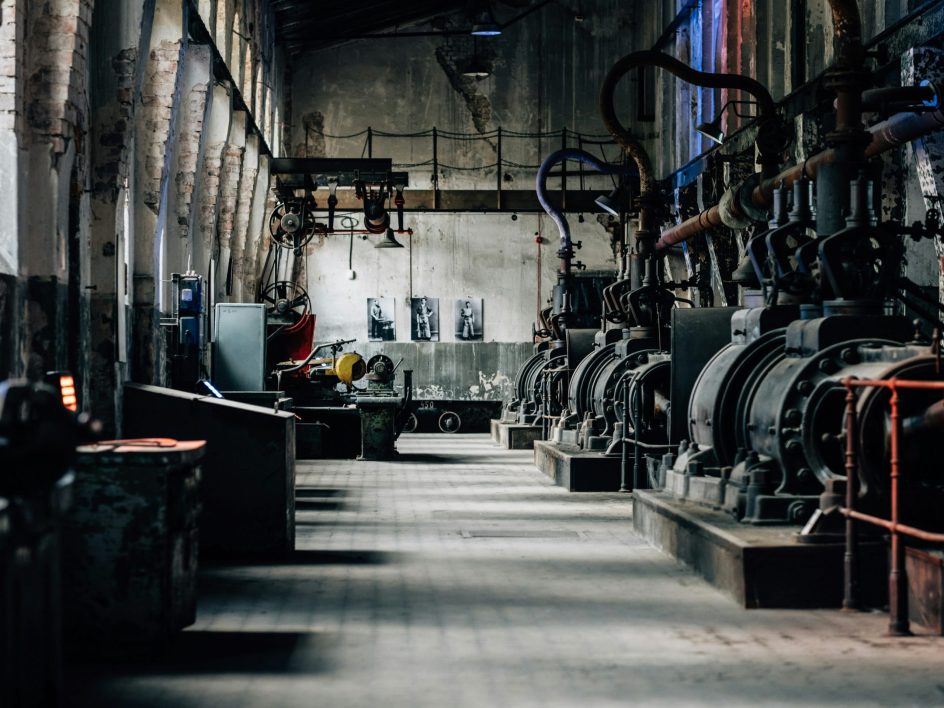

Photo by Krzysztof Kowalik on Unsplash
