Optimoidun moottoriliitäntäratkaisun vaikutus voimalaitossuunnittelun yksinkertaistamiseen
Moottorin vapaan pään liitännän uudelleensuunnittelu eli sen rajapinnan kehittäminen voi poistaa yhden keskeisen modulaaristen voimalaitostoimitusten monimutkaisuustekijän. Koko moottoriarkkitehtuurin muuttamisen sijaan muutos kohdistuu yhteen strategisesti merkittävään rajapintaan ja havainnollistaa, kuinka integroidumpi rakenne voi edistää nopeampaa asennusta, helpompaa kunnossapitoa ja tehokkaampaa laitostason kokoonpanoa.
Liitäntärajapinnan kompleksisuus tavanomaisissa ratkaisuissa
Tavanomaisissa moottoriratkaisuissa moottorin ja laitoksen puolen järjestelmien välinen rajapinta koostuu usein useista erillisistä putkista, liityntäpisteistä ja tukirakenteista. Vaikka tällainen ratkaisu on toimiva perinteisissä asennusympäristöissä, se voi hidastaa kokoonpanoa, heikentää huollettavuutta ja vaikeuttaa rajapinnan standardointia eri projektien välillä. Modulaarisessa voimalaitoskonseptissa, jossa laajempien esikokoonpantujen kokonaisuuksien oletetaan integroituvan tehokkaasti toisiinsa, tällainen hajautunut rajapinta muodostuu merkittäväksi suunnittelua ja toimitusta rajoittavaksi tekijäksi. Näin ollen mekaanisen layout-haasteen lisäksi tarkasteluun tulee myös laajempia kysymyksiä, jotka liittyvät toistettavuuteen, ylläpidettävyyteen ja asennustehokkuuteen.
Moottorin vapaan pään suunnittelukonsepti
Työn keskeinen suunnitteluratkaisu on moottorin vapaaseen päähän sijoitettava uusi monitoimiliitäntäkotelo, joka kokoaa useita keskeisiä prosessi- ja huolto liitännät yhteen kompaktiksi kokonaisuudeksi. Sen sijaan, että yksittäiset putket, liittimet ja kannakkeet sijaitsisivat hajautetusti, uudistettu rajapinta yhdistää pääasialliset liitäntätoiminnot selkeämmäksi rakenteeksi moottorin vapaan pään ja siihen liitettävien laitosmoduulien välille. Tällainen ratkaisu vähentää rajapinnan fyysistä hajanaisuutta, tukee systemaattisempaa layout-suunnittelua ja luo paremmat edellytykset standardoidulle asennukselle. Suunnittelun näkökulmasta konseptin tavoitteena on yksinkertaistaa kokoonpanoa ja parantaa saavutettavuutta; lisäksi simulointien, kokoonpanovarmennusten ja laboratoriotason validoinnin perusteella osoitetaan, että ratkaisu on teknisesti toteuttamiskelpoinen.

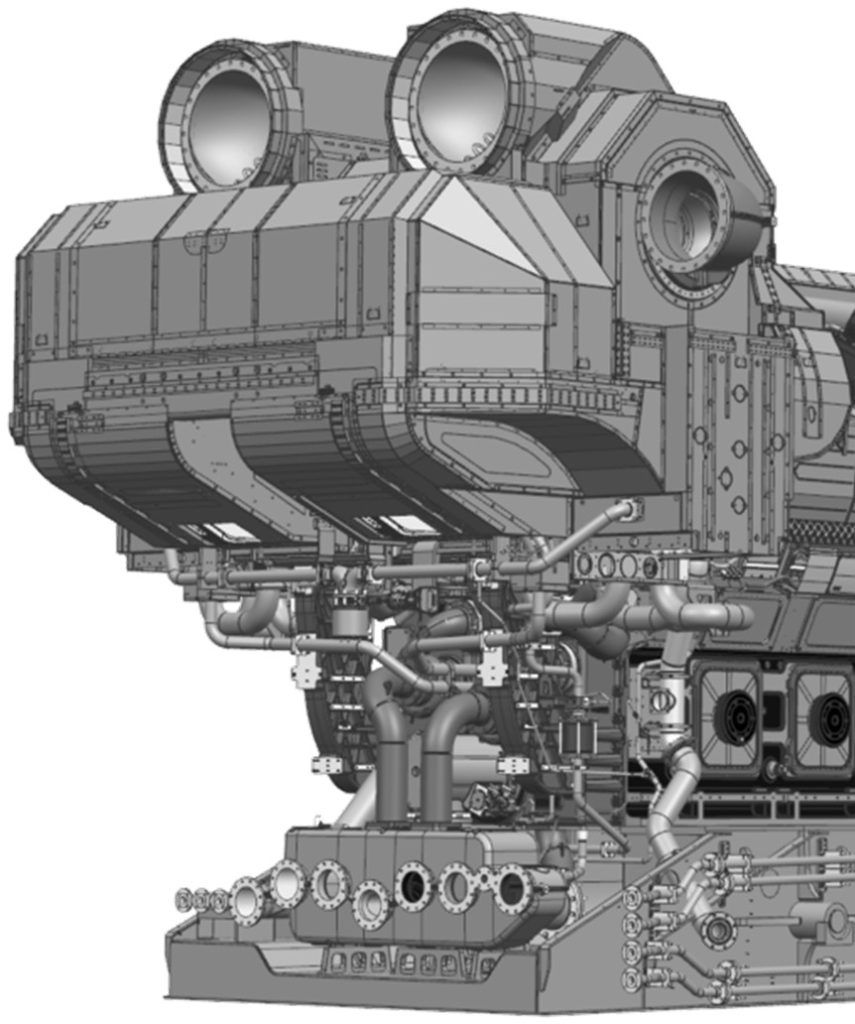

Kuva 1. Täysin moottoriin integroitu vapaanpään ratkaisu, jossa uusi monitoimiliitäntäkotelo toimii avainkomponenttina.
Konseptin toiminnallinen merkitys modulaarisille voimalaitoksille
Uudelleensuunnittelun merkitys ulottuu yksittäistä rajapintaa laajemmalle. Vähentämällä suurten ulkoisten liitäntöjen määrää ja kokoamalla ne kompaktimpaan sekä paremmin huollettavaan rakenteeseen konsepti tukee tiiviimpää ja hallittavampaa voimalaitoslayoutia. Tämä puolestaan helpottaa asennuksen vaiheistusta, parantaa ylläpidettävyyttä laitteen elinkaaren aikana ja vahvistaa yhteensopivuutta modulaaristen laitoksen puolen järjestelmien, kuten jäähdytys- ja apumoduulien, kanssa. Konseptia arvioitiin simulointien, tehdaskokoonpanotarkastusten ja laboratoriotestien avulla, mikä osoittaa, että ratkaisu ei ole ainoastaan konseptuaalisesti perusteltu vaan myös riittävän kypsä jatkokehitystä ja kenttäolosuhteisiin suuntautuvaa soveltamista varten.

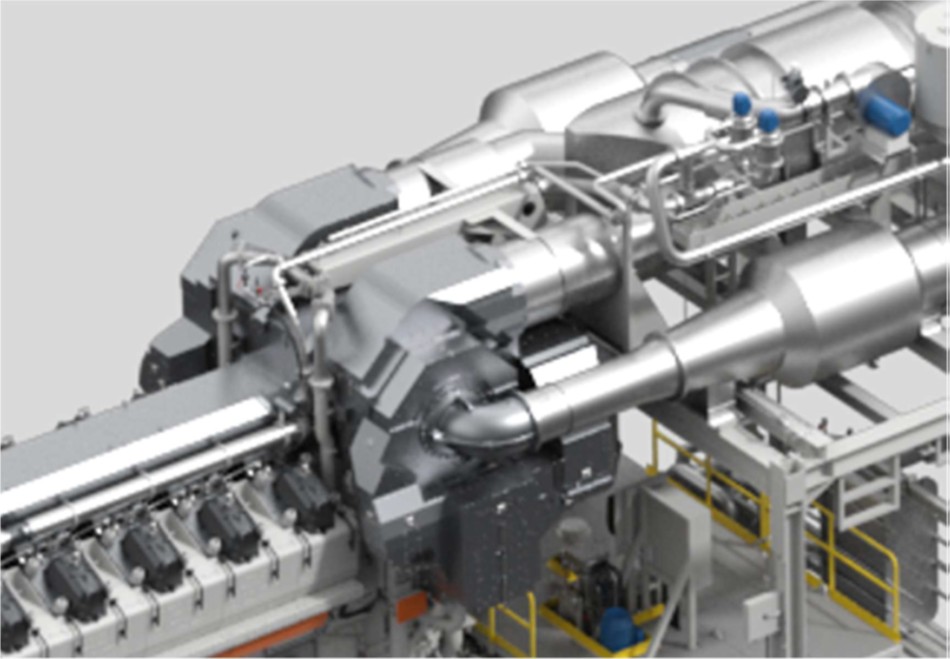

Kuva 2. W46TS-voimayksikkö integroituna uuteen modulaariseen laitossuunnitteluratkaisuun.
Yhteenvetona voidaan todeta, että tarkasti kohdennettu rajapintasuunnittelu voi tuottaa hyötyjä, jotka ulottuvat huomattavasti yksittäistä komponenttia laajemmalle. Moottorin ja laitoksen puolen järjestelmien välisen liitännän yksinkertaistaminen luo käytännöllistä arvoa asennusnopeuden, huollettavuuden, modulaarisen integraation ja kokonaisvaltaisen toimitustehokkuuden näkökulmista. Tarkastelun laajempi johtopäätös on, että monimutkaisissa voimalaitosprojekteissa kriittisten rajapintojen huolellinen suunnittelu voi mahdollistaa merkittäviä hyötyjä koko järjestelmän tasolla.
Lähde
Salminen, H. 2026. Turun ammattikorkeakoulun opinnäytetyö.
