Laivan rungon muodonmuutoksia ei voi estää – mutta niitä voidaan hallita
Laivanrakennuksessa rungon muodonmuutokset ovat väistämättömiä, mutta niiden laajuutta voidaan hallita. Suurimmat riskitekijät liittyvät hitsaukseen, lämmöntuontiin, nostoihin, kuljetuksiin ja rakenteiden yhteensopivuuteen. Kun muodonmuutosten juurisyyt tunnistetaan ajoissa, voidaan välttyä aikatauluviiveiltä, ylimääräisiltä korjauksilta ja kustannusten kasvulta.
Laivan rungon mittatarkkuus on kriittinen tekijä koko tuotantoketjun onnistumiselle. Pienetkin muodonmuutokset yksittäisissä osakokoonpanoissa voivat moninkertaistua rungon koonnin edetessä. Laivarakennuksessa muodonmuutokset eivät synny yhdestä virheestä, vaan useiden tuotantoon ja suunnitteluun liittyvien tekijöiden yhteisvaikutuksesta.
Hitsaus on merkittävin yksittäinen muodonmuutosten aiheuttaja
Tulosten perusteella suurin yksittäinen muodonmuutoksia aiheuttava tekijä on hitsaus. Hitsauksen aikana rakenteeseen tuodaan paikallisesti suuri määrä lämpöenergiaa, mikä aiheuttaa teräksen epätasaista lämpenemistä ja jäähtymistä. Metallin laajeneminen ja kutistuminen synnyttävät rakenteeseen jäännösjännityksiä, jotka ilmenevät muun muassa:
– levykenttien lommahteluna
– kulmavetäytymisenä
– rakenteiden kiertymisenä ja taipumisena
Erityisesti liian suuri lämmöntuonti, epäoptimaalinen hitsausjärjestys sekä ylimitoitettu hitsin a-mitta kasvattavat muodonmuutosriskiä. Pelkästään jo liian suuri a-mitta voi lisätä rakenteeseen tuotavaa lämpöä jopa kaksinkertaiseksi tarvittuun nähden.
Suunnitteluratkaisut vaikuttavat jo ennen tuotantoa
Muodonmuutosten hallinta alkaa jo suunnittelupöydältä. Rakennesuunnittelun ratkaisuilla voidaan joko ehkäistä tai altistaa rakenne muodonmuutoksille. Keskeisiä suunnitteluratkaisuja ovat:
- rakenteiden muotojäykkyyden huomiointi
- laipioiden ja palkkien päällekkäinen sijoittelu
- aukkojen ja jäykisteiden hitsausjärjestyksen huolellinen suunnittelu
Painonsäästöön tähtäävä materiaalipaksuuksien optimointi lisää rakenteiden altistumista muodonmuutoksille, mikä korostaa tuotantoystävällisen suunnittelun merkitystä erityisesti suurissa ja ohuissa levyrakenteissa.
Osakoonnin, lohkonkoonnin ja suurlohkonkoonnin kriittiset vaiheet
Muodonmuutosten synty alkaa usein jo osakoonnin aikana, jolloin yksittäiset rakenneosat kuten jäykisteet, palkit ja levylakanat liitetään toisiinsa. Tässä vaiheessa rakenteiden mittatarkkuus, osien yhteensopivuus sekä hitsauksen a‑mitan ja hitsausjärjestyksen noudattaminen korostuvat. Virheelliset osakokoonpanot siirtävät muodonmuutosongelmia seuraaviin tuotantovaiheisiin, joissa niiden hallinta vaikeutuu merkittävästi.
Lohkonkoonnissa useista osakokoonpanoista muodostetaan suurempia rakenne kokonaisuuksia. Tällöin hitsauksesta aiheutuvat jäännösjännitykset, vapaat levykentät sekä lohkon oma paino alkavat vaikuttaa rakenteen muotoon entistä voimakkaammin. Myös varustelun ajoitus on kriittinen, sillä vapaisiin levykenttiin hitsatut kannakkeet ja muu hitsattava varustelu lisäävät paikallista lämmöntuontia ja muodonmuutosriskiä.
Suurlohkonkoonnissa yksittäisten lohkojen vaikutukset kumuloituvat. Useista lohkoista koottu suurlohko toimii jo massiivisena rakenteena, jonka oma paino, rakenneratkaisut ja tuenta määrittävät pitkälti muodon säilymisen. Tässä vaiheessa hitsausjärjestyksen merkitys korostuu, sillä väärä etenemisjärjestys voi aiheuttaa rakenteeseen pysyviä muodonmuutoksia. Suurlohkot altistuvat lisäksi merkittäville kuormituksille nostojen ja siirtojen aikana, jolloin valmistusvaiheessa syntyneet jäännösjännitykset voivat vapautua hallitsemattomasti.
Kuljetukset ja nostot vapauttavat jäännösjännityksiä
Lohkojen ja suurlohkojen kuljetukset ja nostot nousivat esiin haastatteluissa kriittisinä muodonmuutosten syntyvaiheina. Rakenteisiin valmistusvaiheessa jääneet jäännösjännitykset voivat vapautua äkillisesti, mikäli rakenne ei ole riittävästi tuettu. Puutteellinen nostosuunnittelu tai epätasainen tuenta voi johtaa pysyviin rakenteellisiin muodonmuutoksiin jo ennen runkoon liittämistä.
Muodonmuutosten hallinta vaatii yhteistyötä
Keskeinen johtopäätös on, että muodonmuutokset ovat väistämätön osa laivanrakennusta, mutta niiden hallinta on mahdollista. Toimivat ratkaisut edellyttävät:
- lämmöntuonnin ja työlämpötilan hallintaa
- optimoituja hitsausmenetelmiä ja -järjestyksiä
- vakioituja ja ennakoivia tuotantomenetelmiä
- eri osastojen tiivistä yhteistyötä
Kun suunnittelu ja tuotanto toimivat yhtenä kokonaisuutena, voidaan muodonmuutosten vaikutus minimoida ja rungon valmistus toteuttaa aikataulussa ja vaaditulla laatutasolla.
Lähteet
Sjöberg,O.2026, Laivan rungon muodonmuutosten hallinta rakennusvaiheessa – Theseus, Turun ammattikorkeakoulun opinnäytetyö. https://urn.fi/URN:NBN:fi:amk-2026052014533

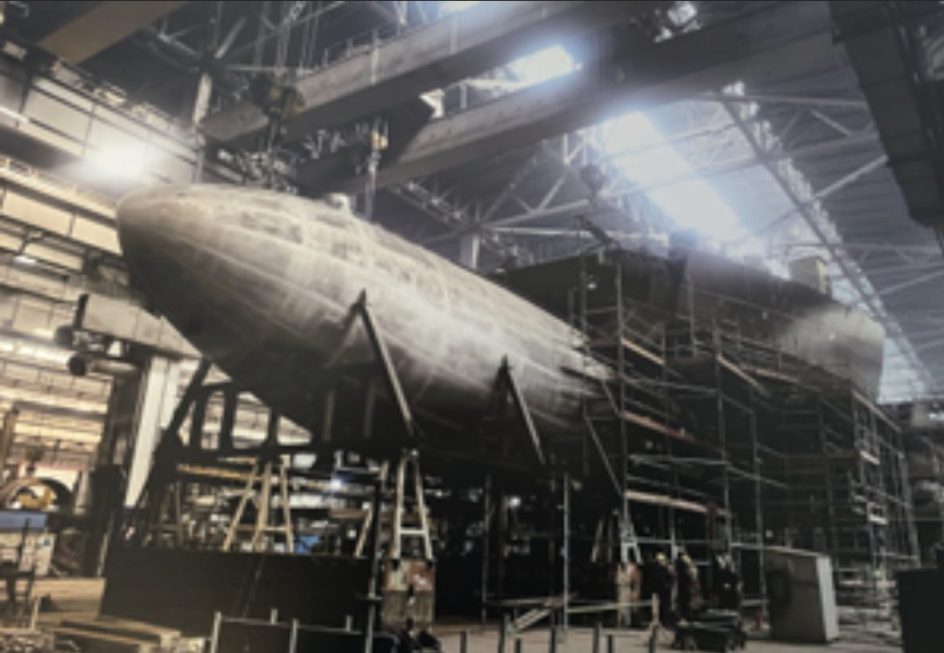

Kuva: Meyer Turku Oy
